多功能線加工機 BM603-S-3（特殊定制）

多功能母線加工機是我公司自行研發的專利產品（專利號：CN200620086068.7），主要功能為加工不同規格的銅、鋁母線，工作時只需選用相應的加工工位，就能方便快捷地實現對銅、鋁排進行剪切、沖孔（圓孔、長圓孔、方孔、異型孔）、折平彎、立彎、壓花、壓平等加工操作。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

庫存:

所屬分類：

多功能母線加工系列機

所屬分類

返回列表



產品描述

參數

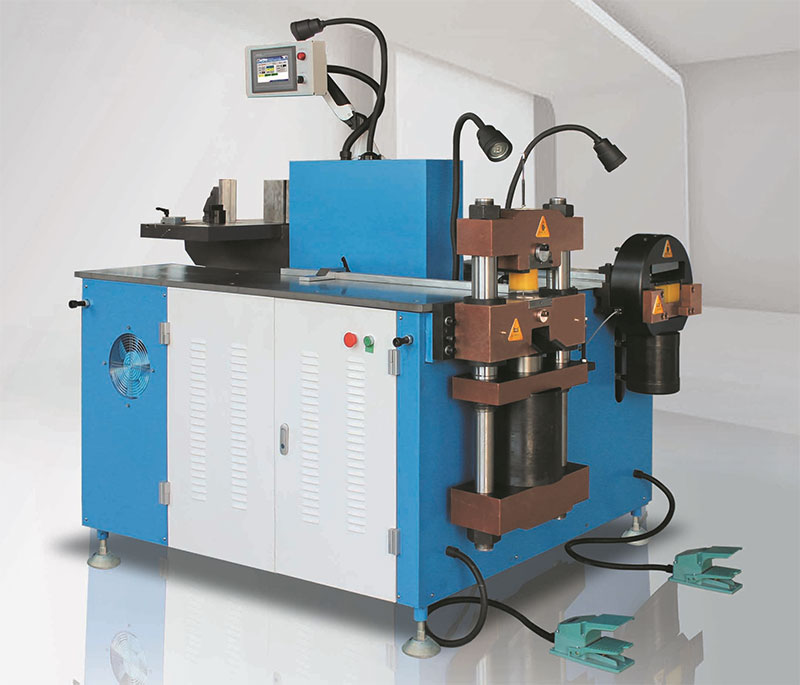

多功能母線加工機BM603-S-3（特殊定制）

BM603-S-3

一、主要性能特點

與傳統的母線加工相比，該產品其優、特點如下：

沖孔單元	剪切單元	折彎單元	工作環境	加、放油系統	控制系統
沖孔單元立柱式框架，可方便更換多種型號的模具。	剪切單元采用圓形整體結構，其設計新穎獨特，受力合理，能有效證長期使用不變形	折彎單元采用整體結構，角度數控方式，操作簡便、精度高	本機采用雙層工作臺設計方案，真正做到三工位同時工作，互不影響	本機配帶自動加、放油系統，操作簡單方便	PLC控制，穩定可靠

各部分介紹

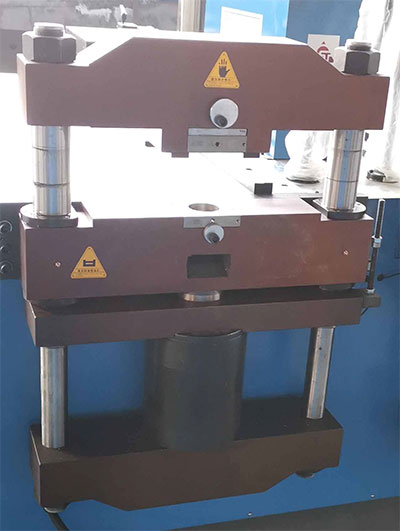

① 沖孔單元：采用立柱式框架，受力合理，能有效保證長期使用不變形，模具安裝孔為數控加工，精度高壽命長，通過更換模具能完成沖圓孔、長圓孔、方孔、雙孔沖、四孔沖、壓花等工藝。

BM603-S-3

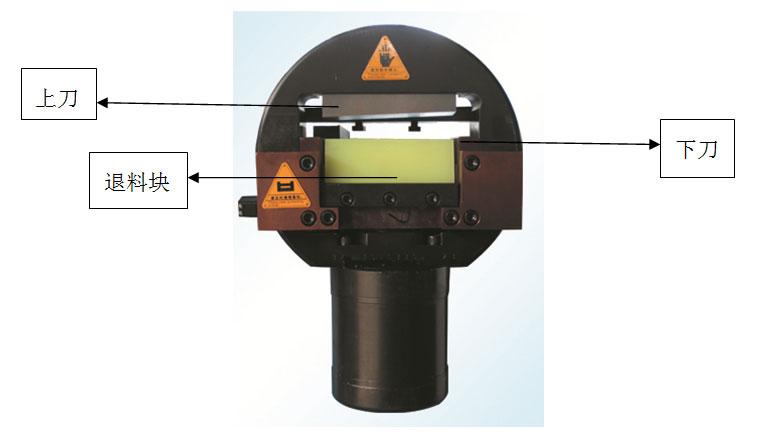

②剪切單元：采用一體鍛造剪切結構，能確保長期使用永不變形，上刀和下刀垂直平行安裝，保證了剪口平整、無廢料，避免了雙立柱剪切結構上下不同心缺陷，采用單剪方式，剪切無廢料，可節省原材料。

BM603-S-3

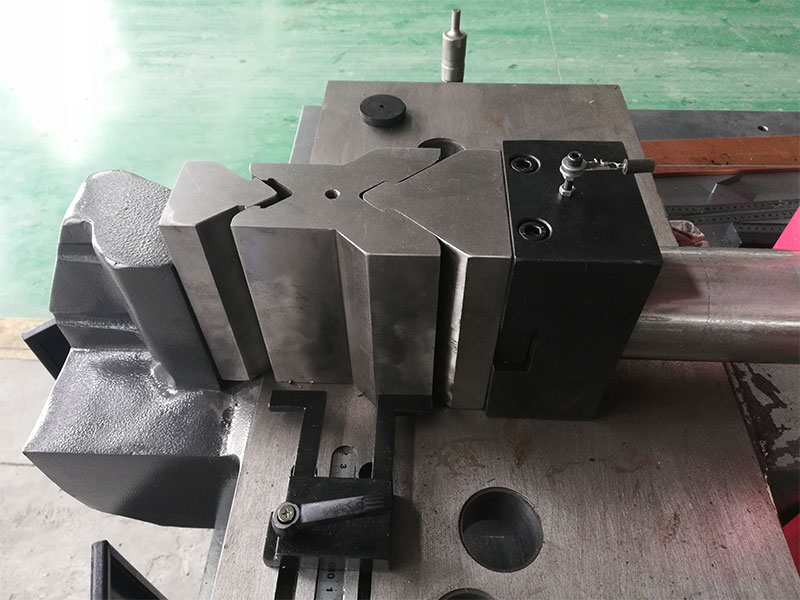

③折彎單元：采用球墨鑄鐵一體鑄造開式結構，確保長期使用不變形。相比使用橫梁加螺絲固定的閉式結構，其模具簡單、更換方便、看折彎點更精準，通過更換模具可進行折平彎、折立彎、折彎管、壓線鼻、折銅棒等操作。

BM603-S-3

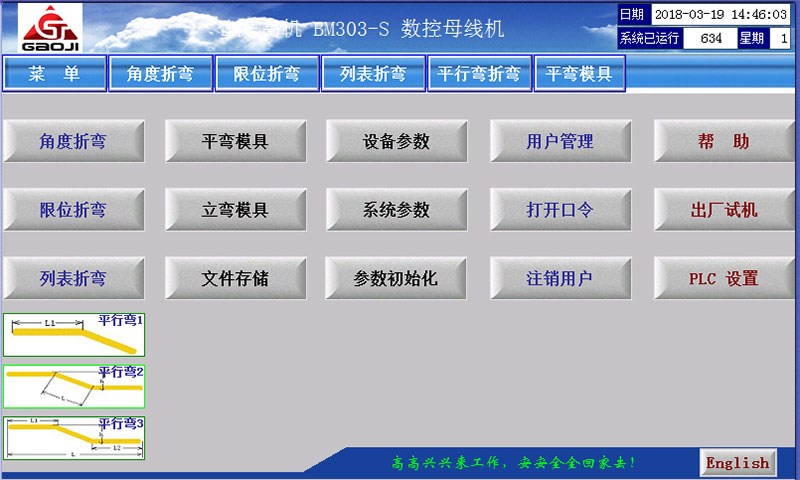

④控制面板、人機界面：軟件操作簡單，具有存儲功能，便于重復操作，加工控制采用數控方式，加工精度高。

BM603-S-3

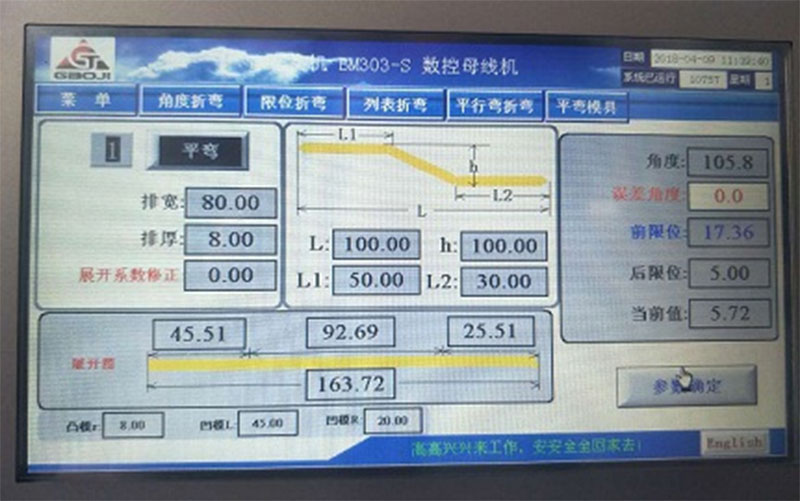

例如下圖分別輸入L1、L2、L3、L4，設備自動計算下料長度、折彎角度、折彎點。避免人為使用計算器進行復雜計算，同時可以讓初學者不廢一根銅排做出和老師傅一樣的合格產品。

多功能母線加工機BM303-S-3

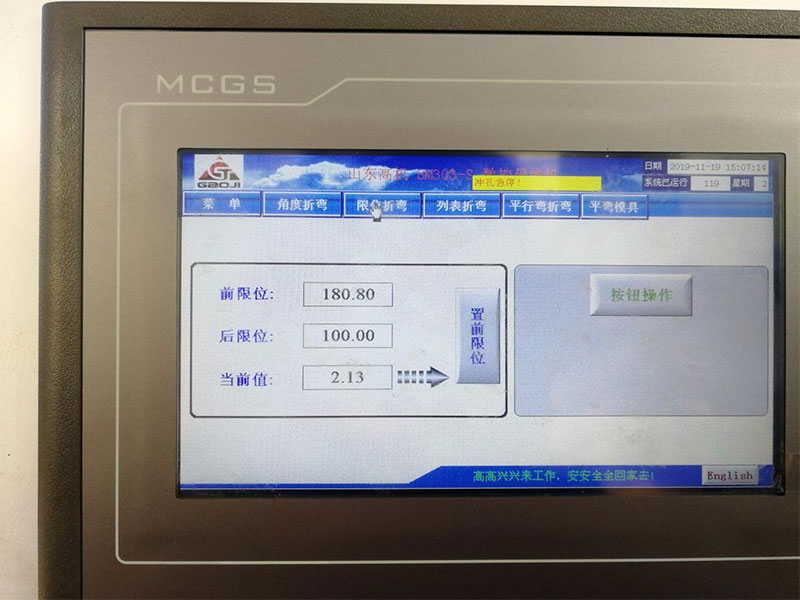

限位折彎

多功能母線加工機BM303-S-3

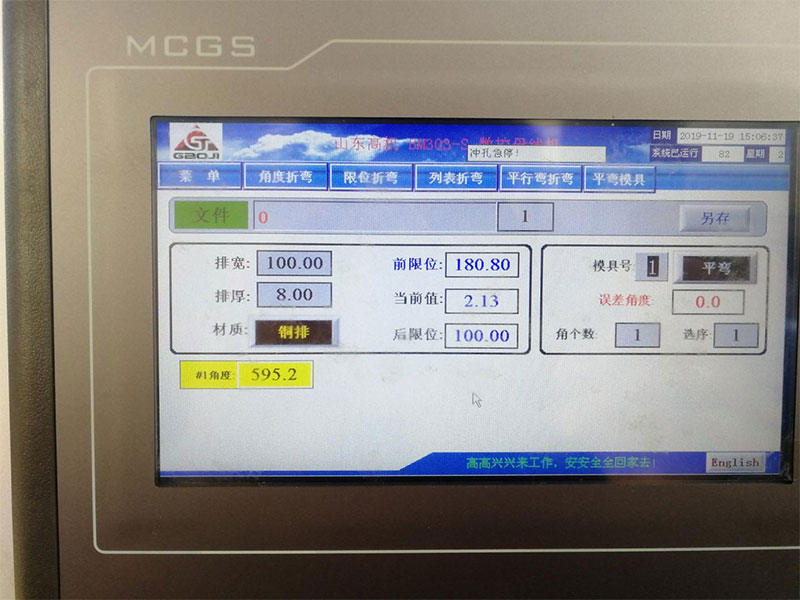

列表折彎

多功能母線加工機BM303-S-3

二、主要技術參數

名稱	材質	加工厚度×寬度	最大沖孔	最大輸出力（KN）
沖孔單元	銅/鋁	厚度15	Ф32（厚度≤10mm） Ф25（厚度≤15mm）	1000
剪切單元	銅/鋁	單剪：15×160		350
折彎單元	銅/鋁	平彎：15×160 立彎：12×120		350
設備空載噪音	≤40dB	折彎精度	±0.5°
設備負載噪音	≤70dB
